Vakum devre kesici nasıl çalışır?

.vakum devre kesicigüç sisteminde vazgeçilmez bir anahtardır. Esas olarak üç bölümden oluşur: çerçeve, ark söndürme odası (yani vakum kabarcığı) ve çalışma mekanizması. Bunlar arasında, iletken devre, giriş ve çıkış iletken çubuklardan, yalıtım destekleri, iletken kelepçeler, yumuşak bağlantılar ve vakum ark söndürme odalarından dikkatlice oluşan devre kesicinin çekirdek kısmıdır.

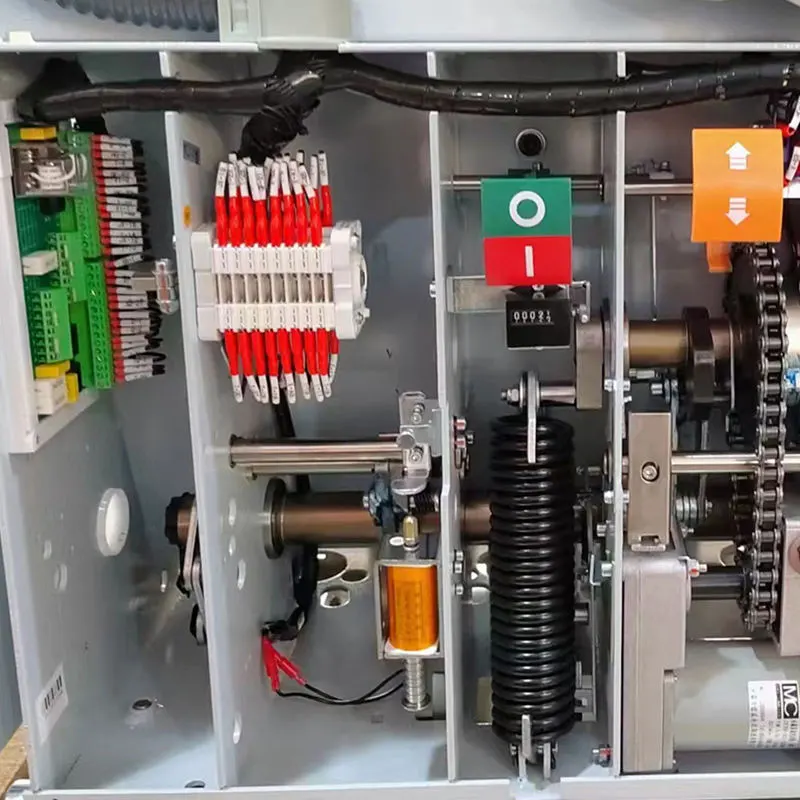

Çalışma mekanizması, kapanış yayları, enerji depolama sistemleri, aşırı akım sürümleri, bobinler ve diğer bileşenler dahil olmak üzere devre kesicinin kapanış ve açma işlemlerinin yürütülmesinden sorumludur. Çalışırken, mekanizma elektrik enerji depolama, elektrik açma ve kapanma ve manuel işlevler yoluyla akımın hassas kontrolünü sağlar.

Akım önceden belirlenmiş değere ulaştığında,vakum devre kesiciPlazmanın hızlı difüzyonu yoluyla arkı söndürmek için yüksek vakum ortamında mevcut sıfır geçiş özelliklerini kullanacak ve akımı etkili bir şekilde kesecektir. Ortada, enerji depolama ve kapanış gibi birçok adım içerir. Bir dizi hassas mekanik eylemle, devre kesicinin stabilitesi ve güvenilirliği sağlanır.

Açılış işlemi, devre kesici kapalı durumdayken, açılış sinyali alınır ve açılış elektromanyetinin çalışmaya başlaması ve demir çekirdeğin çekilmesine neden olmasıdır. Bu eylem, açılış sürümündeki üst çubuğun yukarı doğru hareket etmesine neden olur, bu da yolculuk şaftının dönmesine neden olur. Bir dizi zincir reaksiyon, üst çubuğu yukarı doğru sürecek ve bükülmüş plakayı itecek ve yarım şaftın saat yönünün tersine dönmeye başlamasına neden olacak. Yarım şaft ve külbütör kolunun kilidi açıldıkça, açılış yayı hemen yürürlüğe girecek vedevre kesiciAçılış eylemini tamamlamak için.
