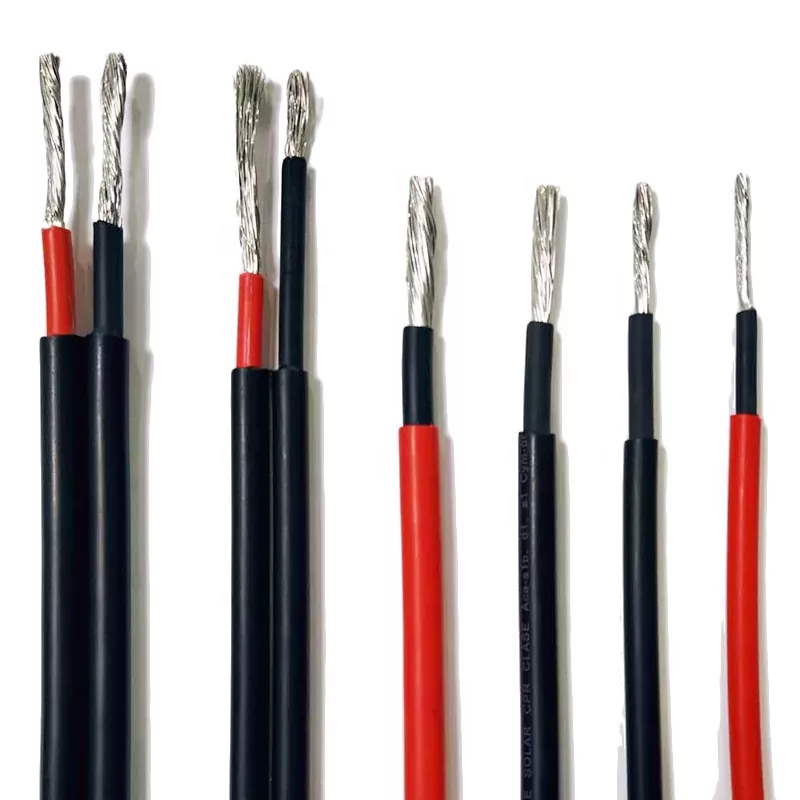

Güneş Paneli Kablosu

PV sisteminiz için en iyi güneş paneli konfigürasyonunun planlanması

Güneş paneli konfigürasyonunu planlamak, PV sisteminiz için doğru voltaj/akım çıkışını sağlamanıza yardımcı olacaktır. Bu bölümde bu öğelerin neler olduğunu ve önemini açıklıyoruz.

Maksimum DC Giriş Gerilimi

Güvenlik, NEC düzenlemelerine bağlılık ve dizi invertörünün teknik spesifikasyonlarına uyumluluk açısından, DC voltajında ​​maksimum bir limitin ayarlanması önemlidir. NEC düzenlemeleri konut PV sistemleri için 600V'luk bir limit belirlerken, bu eşik, kullanılan spesifik merkezi invertöre bağlı olarak farklılık gösterebilir.

Öte yandan, bir dizi invertörün çalışmaya başlaması için belirli bir minimum DC giriş voltajı gereksinimi vardır; bu, PV sistemlerinin planlanması ve yapılandırılması sırasında dikkate alınması gereken çok önemli bir faktördür. Bu minimum voltaj, seçilen invertörün modeline ve markasına bağlı olarak önemli ölçüde değişebilir.

Maksimum DC Giriş Akımı

İnverterin teknik özellikleri maksimum DC giriş akımına bir sınırlama getirir. Bu sınırlama, bir güneş pilinin akım-gerilim eğrisine (IV-Eğrisi) göre belirlenir. Güneş panellerini kablolarken, sistemin DC çıkışının invertörün maksimum giriş akımı sınırını aşmamasını sağlamak için bunu dikkate almak çok önemlidir.

MPPT İzleyici Sayısı

MPPT izleyicileri IV Eğrisini analiz ederek PV sistemleri için güç çıkışını maksimuma çıkarmada hayati bir rol oynar. Birden fazla MPPT izleyiciyle donatılmış merkezi invertörler, farklı özelliklere sahip olabilen güneş paneli dizileri için güç üretimini optimize etme kapasitesine sahip olup, daha karmaşık güneş enerjisi dizilerinin invertöre bağlanmasını sağlar. İnvertörünüz iki veya daha fazla MPPT girişine sahipse, özellikle birden fazla panel yönü veya gölgeleme sorunu içeren senaryolarda bunları etkili bir şekilde kullanmak çok önemlidir.

Güneş paneli dizinizi kablolama: Adım adım kılavuz

Bu noktaya kadar güneş panellerini kablolamadan önce dikkate almanız gereken temel kavramları ve planlama hususlarını öğrendiniz. Şimdi bu bölümde size güneş panellerinin nasıl kablolanacağı konusunda adım adım bir kılavuz sunuyoruz.

PV konnektörünü PV kablonuza bağlama

Çoğu güneş paneli, paneller arasındaki bağlantıyı kolaylaştıran önceden monte edilmiş MC4 konektörlerle donatılmıştır. Sistemin uç noktaları için, PV sistemini invertöre bağlamak amacıyla çeşitli uzunluklarda bulunan MC4 uzatma kablolarını kullanabilirsiniz.

Ancak bir PV konektörünün nasıl doğru şekilde kurulacağını anlamak hala çok önemlidir. Genellikle istenen uzunlukta bir MC4 uzatma kablosu mevcut olmadığında, bağlantıyı manuel olarak yapmanızın gerekebileceği durumlar veya bölümler olabilir.

PV kablolarına güneş konnektörleri ekleme adımları şunlardır:

İç iletkenleri açığa çıkarmak için dış yalıtımı telden soyun.

Bağlantı plakasını soyulmuş telin üzerine yerleştirin ve onu güvenli bir şekilde takmak için bir kıvırma aleti kullanın.

Tipik olarak terminal kapağı, gerilim giderici ve sıkıştırma manşonunu içeren konektörün alt bileşenlerini yerleştirerek başlayın. Düzgün hizalandıklarından ve oturduklarından emin olun.

Daha sonra güvenlik folyosunu, erkek veya dişi MC4 konnektör muhafazasını ve O-halkasını içeren üst bileşenleri takın. Bu parçaların da doğru şekilde hizalandığından emin olun.

Tüm bileşenleri yavaşça bir araya getirin ve elle orta derecede sıkın. Başlangıçta aşırı sıkmayın.

Son olarak, MC4 konnektörüne son torku uygulamak için bir güneş konnektörü montaj aleti kullanın, böylece güvenli ve güvenilir bir bağlantı sağlanır.

DAYA Güneş Paneli Kablo Detayları

DAYA Güneş Paneli Kablosu Çalışma koşulları

PV'nin Avantajları

PV modülleri yüksek sıcaklıklarda ve çeşitli çevre koşullarında çalışır. NEC yönergelerine göre, belirli PV dizi uygulamalarının USE-2 veya PV kablosunu kullanması gerekir; bunların her ikisinin de belirli güneş ışığı direncini ve kurulum ortamına uygun sıcaklık derecelerini karşılaması gerekir.

PV kabloları özellikle fotovoltaik uygulamalar için tasarlanırken, USE-2 kabloları genellikle yer altı servis girişi kullanımları için tasarlanmıştır. Her iki kablo tipi de genellikle XLPE yalıtımı içerir ve güneş ışığına dayanıklı olabilir veya doğrudan gömülmeye uygun olabilir.

Ancak PV teli yalıtım kalınlığı, voltaj değerleri ve çalışma sıcaklıkları açısından USE-2 telinden farklıdır. PV teli daha kalın yalıtım katmanlarına sahiptir ve bu da onu zorlu ortamlara karşı korumaya uygun hale getirir. USE-2 kabloları 600 V'a kadar derecelendirilirken, PV kablosu üç voltaj değerinde mevcuttur: 600 V, 1 kV ve 2 kV. Ek olarak, USE-2 kabloları maksimum 90°C çalışma sıcaklığına sahipken, PV kablosu daha yüksek sıcaklıklar için derecelendirilebilir.

Özellikle PV kablosu, 600 V'un üzerinde derecelendirilebilen ve ek korumaya ihtiyaç duymadan NEC standartlarına uygun olarak doğrudan gömülebilen birkaç tek iletkenli kablo türünden biridir.

Ambalaj:

--100m/Küçülen Film Sargılı Bobin, dış karton başına 6 Bobin.

--100m/Makara, makara Kağıt, Plastik veya ABS olabilir, ardından karton başına 3-4 makara olabilir,

- Davul başına 200m veya 250m, karton başına iki davul,

--305m/ahşap tambur, dış karton veya palet yükleme başına bir tambur,

--500m/ahşap tambur, dış karton veya palet yükleme başına bir tambur,

--1000m veya 3000m ahşap tambur, ardından palet yükleme.

* Müşterilerin isteğine göre özelleştirilmiş OEM ambalaj da sunabiliriz.

Teslimat:

Liman: Tianjin veya ihtiyaçlarınıza göre diğer limanlar.

Deniz taşımacılığı: FOB/C&F/CIF teklifinin tamamı mevcuttur.

*Afrika ülkeleri, orta doğu ülkeleri gibi bazı ülkeler için deniz taşımacılığı teklifimiz, müşterilerimizin yerel nakliye acentesinden aldıkları fiyatlardan çok daha ucuzdur.

DAYA Güneş Paneli Kablo Parametresi (Şartname)

DAYA Güneş Paneli Kablo Hizmeti

Ön satışlar

İhtiyaçlarınıza göre tasarlanmış teknik destek ve eksiksiz güç dağıtım çözümleri sunuyoruz. Sağladığınız tasarım çizimlerinin uygun görülmemesi durumunda planı optimize edip kabinin boyutları, ekipmanın konumu vb. ile ayarlayacağız. İhtiyaçlarınızı karşılamalarını sağlamak için ürünlerin konfigürasyonunu da optimize edeceğiz.

Satış Sonrası

Herhangi bir sorun olması durumunda öncelikle telefon veya e-posta yoluyla destek sağlayacağız. Gerekirse uzaktan hata ayıklama gerçekleştireceğiz. Ayrıca ürünlerimiz, arızayı bulmaya ve sorunları kendi başınıza çözmeye çalıştığınızda başvurulacak bir sorun giderme kılavuzuyla birlikte gelir. Sorunların çoğu yukarıda belirtilen yöntemlerle çözülebilir. Ekipmanınızın iç işleyişini daha iyi anlamak amacıyla, ekipmanınız hakkında ayrıntılı bilgi edinmek için yaklaşık her yıl check-in yapacağız.

Müşteri hizmetleri sözümüz

1. Sorun raporunu veya onarım talebini aldıktan sonra sorunu hızlı bir şekilde çözeceğiz.

2. Daha sonra arızanın nedenini ayrıntılı olarak açıklayacağız ve her türlü ücret piyasa fiyatlarına göre tahsil edilecektir.

3. Herhangi bir parçayı inceleme için geri götürmemiz durumunda, parçaların güvenliğini sağlamak için üzerlerine kırılabilir uyarı etiketleri yapıştıracağız veya seri numaralarını yazacağız.

4. Şikayetinizin geçerli görülmesi halinde onarım ücretlerini yerinde iade edeceğiz.

DAYA Güneş Paneli Kablosu SSS

1.Q: Üretici veya tüccar mısınız?

C: Hepimiz, şirketin ana işi alçak gerilim şalt sistemi, güç dağıtım kabini, patlamaya dayanıklı kabin tasarımı, üretim ve sistem programlamasıdır.

2.Q: OEM/ODM'yi destekleyip desteklemeyeceğiniz? Ekipmanı bedenimize göre tasarlayabilir misiniz?

C: Tabii ki, herhangi bir ürünü müşteri gereksinimlerine göre özelleştirebiliriz ve tasarım çözümleri ve çözümleri sağlayabiliriz.

3.S: Neden başkasından almak yerine sizden satın almalıyım?

C: Öncelikle, tüm müşterilerimize BT danışmanları ve servis ekiplerinden oluşan çok profesyonel bir destek sağlayabiliriz. İkincisi, ana mühendislerimiz güç dağıtım ekipmanı geliştirmede 20 yıldan fazla deneyime sahiptir.

4.Q: Teslim süresi ne olacak?

C: Genellikle teslimat süremiz yaklaşık 7-15 gündür. Bununla birlikte, müşterilerin gereksinimlerine ve

ürün miktarı.

5.Q: Sevkiyat ne durumda?

C: DHL, FedEx, UPS vb. ile sevkiyat ayarlayabiliriz. Tabii ki müşteriler kendi nakliye şirketlerini de kullanabilirler.

6.Q: Ödeme koşulları nasıl?

C: Desteklenen banka havalesi, Paypal, Apple Pay, Google Pay, Western Union, vb. Bu konuyu elbette tartışabiliriz.
